在電子制造業中，表面貼裝技術(SMT)因其高效率和高密度的組裝優勢而廣受歡迎。然而，SMT貼片加工過程中的焊接缺陷是影響電子產品質量和可靠性的重要因素。小特將探討SMT貼片加工中的常見焊接缺陷及其解決方案。

冷焊問題

冷焊是指焊接溫度不足或焊接時間不夠，導致焊錫未能完全熔化，從而造成焊接不良的現象。為了避免冷焊，制造商需要確?；亓骱笝C(jī)具備精確的溫度控制功能，并根據焊錫膏和元件的具體要求設置合適的焊接溫度和時間。

橋接問題

橋接是SMT貼片加工中的另一個常見問題，表現為相鄰焊點之間的焊錫連接在一起。這通常是由于焊錫膏涂覆過多或PCB焊盤設計不合理造成的。為了解決橋接問題，可以優化貼片程序，控制焊錫膏的涂覆量，并改善PCB焊盤設計，確保焊盤之間有足夠的間距。

空洞問題

空洞是指焊接點內部存在未被焊錫填充的空洞，這會嚴重影響焊接的強度和可靠性。為了避免空洞的產生，需要合理設置回流焊的溫度曲線，確保焊錫能夠充分熔化并填充焊盤，同時保證焊接過程中有足夠的助焊劑揮發，避免氣體殘留形成空洞。

元件移位問題

在回流焊過程中，元件可能會因焊錫熔化而發生移動，導致焊接位置不準確。為了避免元件移位，可以優化貼片程序，確保貼片機的參數設置正確，包括貼片速度、壓力和吸嘴類型。同時，根據元件的大小和形狀選擇合適的吸嘴，確保元件能夠牢固地貼裝在PCB上。此外，改善PCB的焊盤設計，確保焊盤有足夠的面積和間距，也可以有效減少元件移位的發生。

穩定的溫度環境

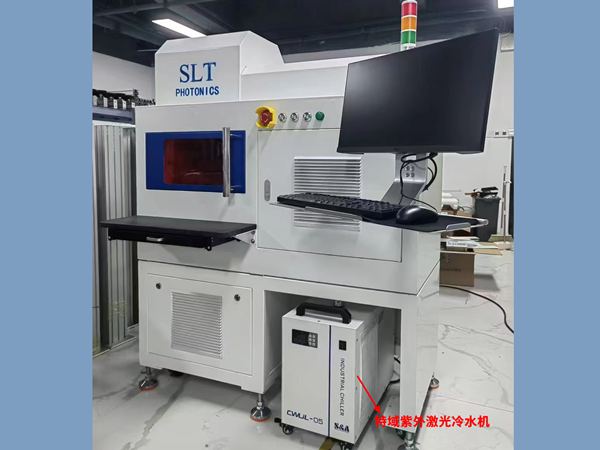

穩定的溫度環境對于焊接質量至關重要。冷水機通過精確控制冷卻水的溫度，為回流焊機等設備提供穩定的低溫冷卻，有助于保持焊錫在適當?shù)臏囟确秶鷥?nèi)熔化，避免過熱或過冷導致的焊接缺陷。

通過優化貼片程序、合理設置回流焊溫度曲線、改善PCB設計以及選擇合適的吸嘴等措施，我們可以有效地避免SMT貼片加工中的常見焊接缺陷，提高產品的質量和可靠性。
